雙組份聚氨酯防水涂料

雙組份聚氨酯防水涂料屬f雙組份化學(xué)反應(yīng)固化型防水材料,其中甲組份是由聚醚和異氰酸酯縮聚得到的異氰酸酯封端的預(yù)聚體,乙組份是由增塑劑、固化劑、增稠劑、促凝劑、填充劑組成的彩色液體。使用時(shí)將甲、乙兩組份按比例混合勻, 涂刷在防水基層表面上,經(jīng)常溫交聯(lián)固化,形成橡膠狀彈性涂膜,從而起到防水作用。

關(guān)鍵詞：

雙組份聚氨酯防水涂料

所屬分類(lèi)：

業(yè)務(wù)咨詢(xún)：

客服熱線：

雙組份聚氨酯防水涂料

產(chǎn)品概述

　　單組份聚氨酯防水涂料,是以聚醚多元醇為基本成分,非焦油瀝青等助劑為添加劑的環(huán)保型液態(tài)彈性防水涂料，它與空氣中的水汽接觸后固化,在基層表面形成一層柔韌、堅(jiān)固的無(wú)接縫的整體防水膜。涂膜與混凝士等基層有著非常好的粘結(jié)力,能有效防止水在防水涂膜下串流,其固有的柔性能抵抗任何可能發(fā)生的結(jié)構(gòu)變形和收縮裂縫。

施工方法

基層要求

　　◎　基層表面應(yīng)壓實(shí)平整,采用水泥砂漿找平時(shí),必須充分養(yǎng)護(hù),不得有酥松、起砂、起皮現(xiàn)象、應(yīng)符合設(shè)計(jì)要求。

　　◎　混凝士表面要進(jìn)行拉毛、刨銑或拋丸處理。@橋面含水率不應(yīng)大于15%。@施I操作

　　◎　基層清理完畢以后,應(yīng)將陰陽(yáng)角、伸縮縫、施工縫等重點(diǎn)部位進(jìn)行處理。

　　◎　重點(diǎn)部位處理完畢應(yīng)按施I要求,配比涂刷底子油,以提高粘合強(qiáng)度和抗剪切強(qiáng)度。

　　◎　底子油干后可涂刷或噴涂防水涂料。

　　◎　防水層要符合設(shè)計(jì)標(biāo)準(zhǔn)規(guī)范。并舸根據(jù)設(shè)計(jì)要求增設(shè)纖維等增強(qiáng)層。在攤鋪瀝青前可采取在防水層表面撒布細(xì)粒瀝青混合料的方法做成隔離層,以防涂膜受損。

　　◎　基層要求:基層要平整、干燥、無(wú)雜物。凹凸不平處和基層變形縫、裂縫須用水泥沙漿找平,與基層連接的管件、衛(wèi)生設(shè)施及地漏等必須要牢固,接縫要嚴(yán)密,收頭要圓滑,不允許有松動(dòng)現(xiàn)象。

　　◎　涂膜施工:一般要求三遍涂刮，第一遍涂膜固化12-24h后，進(jìn)行第二層涂刷,涂刮方向與第一道涂膜方向垂直，第三遍涂膜上如需采用剛性保護(hù)層,為增加防水層與剛性保護(hù)層之間的粘結(jié)力,可在涂膜尚未完全固化時(shí),在其表面稀疏的撒上干凈的沙粒,待粘有沙粒的涂膜固化后,再進(jìn)行剛性保護(hù)施工。

　　◎　細(xì)部附加防水層:在陰陽(yáng)角、管根、裂縫和變形縫等細(xì)部應(yīng)涂刷附加防水層。

　　◎　根據(jù)工程要求,亦可-遍完成涂膜施工,固化后,即可進(jìn)行保護(hù)層施工。

性能指標(biāo)

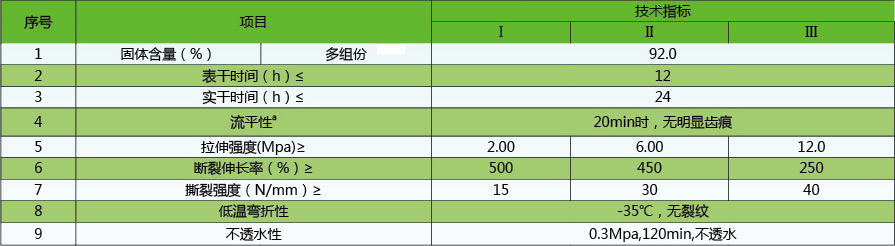

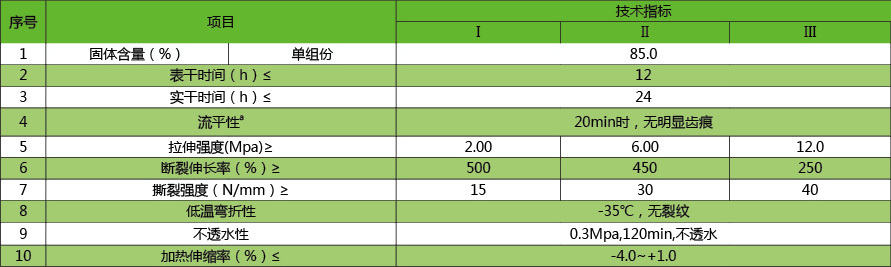

雙組份聚氨酯防水涂料符合GB/T19250-2013標(biāo)準(zhǔn)，主要物理力學(xué)性能
